一、概述
EKL-4故障(zhang)指(zhi)示儀是配(pei)套安裝在配(pei)電(dian)(dian)網絡(luo)系統中(zhong)的(de)環網開關,電(dian)(dian)纜分支箱(xiang),箱(xiang)變上(shang),用于指(zhi)示相應(ying)電(dian)(dian)纜區(qu)(qu)段的(de)短路(lu)(lu)核單相接地(di)故障(zhang)的(de)一種實時檢測裝置。線(xian)路(lu)(lu)發生故障(zhang),工作人(ren)員(yuan)可借助指(zhi)示器(qi)的(de)報警(jing)提(ti)(ti)示;迅速確定(ding)(ding)故障(zhang)區(qu)(qu)段,并(bing)找出故障(zhang)點,同時,報警(jing)信(xin)息可實時發送到監(jian)控中(zhong)心(xin)的(de)服(fu)務器(qi),在監(jian)控電(dian)(dian)腦的(de)屏幕上(shang)顯示出故障(zhang)所在的(de)區(qu)(qu)域(yu)和(he)具體位置,引(yin)導巡線(xian)人(ren)員(yuan)迅速確定(ding)(ding)故障(zhang)區(qu)(qu)段并(bing)找出故障(zhang)點。該(gai)指(zhi)示器(qi)為解決故障(zhang)查找問(wen)題提(ti)(ti)供(gong)了途(tu)徑。對提(ti)(ti)高(gao)(gao)工作效率,縮短停(ting)電(dian)(dian)時間,迅速恢(hui)復(fu)供(gong)電(dian)(dian),提(ti)(ti)高(gao)(gao)供(gong)電(dian)(dian)可靠性和(he)經(jing)濟效益,有著十分重要的(de)意義。
二、主要功能
1、短路電(dian)流(liu)報(bao)警(jing)(jing)指示:短路電(dian)流(liu)傳(chuan)感器(qi)在(zai)工作中(zhong)對(dui)正在(zai)運(yun)行的(de)高壓電(dian)纜進行在(zai)線檢(jian)測,當線路電(dian)流(liu)達到或超過(guo)短路電(dian)流(liu)的(de)整定(ding)值時(shi)(可(ke)根(gen)據(ju)用(yong)戶要求在(zai)出(chu)廠前進行整定(ding)),短路傳(chuan)感器(qi)發出(chu)報(bao)警(jing)(jing)信號(hao)通過(guo)光纖傳(chuan)輸到主機,主機接收(shou)到此信號(hao)后,產生相應的(de)報(bao)警(jing)(jing)指示信號(hao),同時(shi)可(ke)將信號(hao)發送到主控系統。
2、接地(di)(di)(di)報(bao)警(jing)指示:本系統采用接地(di)(di)(di)傳(chuan)感器檢測用戶(hu)電纜(lan)的(de)接地(di)(di)(di)電流(liu),當接地(di)(di)(di)線路中電流(liu)達(da)到或超(chao)過接地(di)(di)(di)電流(liu)啟動報(bao)警(jing)值(zhi)時(可根據用戶(hu)要求(qiu)在出(chu)廠前進行整定),接地(di)(di)(di)傳(chuan)感器發出(chu)報(bao)警(jing)信(xin)(xin)號傳(chuan)到主(zhu)(zhu)機,主(zhu)(zhu)機接收到此(ci)信(xin)(xin)號后(hou),產生相應的(de)報(bao)警(jing)指示信(xin)(xin)號,同時可將信(xin)(xin)號發送到主(zhu)(zhu)控系統。
3、自動復位(wei)(wei)系統:當指示器發生報警信號后(hou),在(zai)12小時(shi)內如果無人工進行復位(wei)(wei),指示器將(jiang)可自動進行復位(wei)(wei)。
4、人(ren)工復位(wei):當指示器(qi)產生報(bao)警后(hou),可通過(guo)按下(xia)指示器(qi)主機面板(ban)上的(de)清除按鈕(niu)進行解除報(bao)警進行人(ren)工復位(wei)。
5、測試:本系(xi)統可通過(guo)面板(ban)上的(de)(de)清除(chu)按(an)(an)鈕進行自檢(jian)(jian)工(gong)作,以檢(jian)(jian)測本機(ji)的(de)(de)功能。連續按(an)(an)下面板(ban)上的(de)(de)清除(chu)按(an)(an)鈕2秒(miao)鐘,本機(ji)進入(ru)自檢(jian)(jian)狀態,所有面板(ban)上的(de)(de)指示燈閃亮,輸(shu)出繼電器吸(xi)合,說明(ming)工(gong)作狀態正常。
三、顯示原理
其短路(lu)部分原理與(yu)翻牌顯(xian)示原理相(xiang)(xiang)同(tong)。接地(di)部分檢(jian)測線路(lu)零序電(dian)流作為判斷依據,顯(xian)示方式是(shi)通過面板(ban)(ban)上(shang)(shang)的(de)指(zhi)(zhi)示燈(deng)來完(wan)成的(de)。當電(dian)纜(lan)系統出現故(gu)(gu)障(zhang)時,如果(guo)面板(ban)(ban)上(shang)(shang)的(de)接地(di)指(zhi)(zhi)示燈(deng)亮,表明(ming)電(dian)纜(lan)系統發生了(le)接地(di)故(gu)(gu)障(zhang);如果(guo)面板(ban)(ban)上(shang)(shang)的(de)某兩(liang)相(xiang)(xiang)短路(lu)指(zhi)(zhi)示燈(deng)亮,表明(ming)這兩(liang)相(xiang)(xiang)發生了(le)短路(lu)故(gu)(gu)障(zhang)。
四、適用范圍
環網柜,配(pei)電(dian)房,開關柜等(deng)電(dian)力設備
五、技術參數
適(shi)用電壓(ya)等級:6-35KV
適用負荷:0-600A
適用導線電流:I≤1000A
適用導線(xian)(xian)線(xian)(xian)徑(jing):25mm2≤d≤400mm2
動作響(xiang)應時間:0.06S≤T≤3S
靜態功耗:≤10uw
動作復位時間:10s、6、12、24小時可(ke)選02
使(shi)用環境溫度:-40℃≤T≤+75℃
動作次數(shu):>4000次
接地故障(zhang)啟(qi)動(dong)值(zhi):20A
短(duan)路故障啟動值:800A
六、外形及安裝尺寸

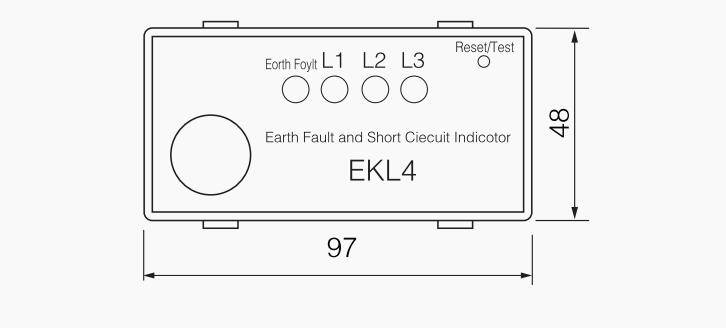

外形尺寸

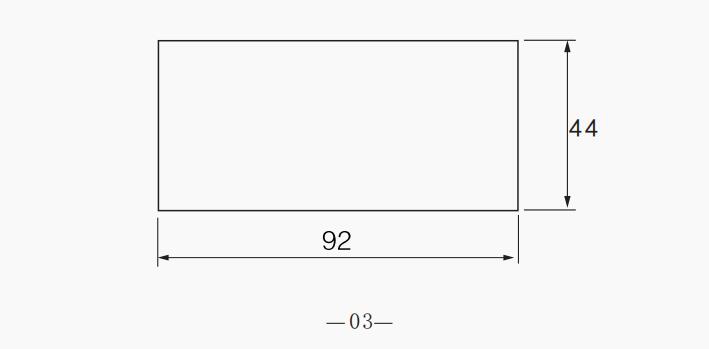

開孔尺寸

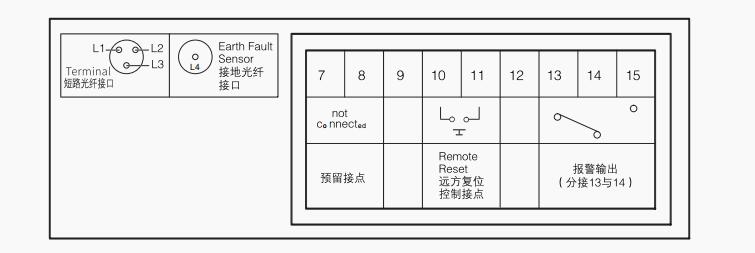

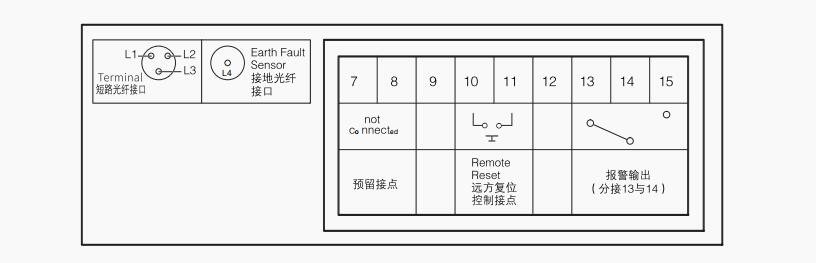

七、端子接線圖及各接線端的功能
工作原理:
1.如果主機處于待機狀態,10與11接線端短路3秒,面板(ban)指示燈會閃爍9次后自動(dong)停止閃爍。
2.如果面板(ban)指示(shi)(shi)燈(deng)接收信號后閃(shan)爍(shuo),短路10與11時間在3秒后斷開,閃(shan)爍(shuo)的指示(shi)(shi)燈(deng)會停止閃(shan)爍(shuo)。(注:10與11接線端短路或斷開,與面板(ban)的復(fu)位/檢測功能一(yi)樣。)
3.如果13、14、15接(jie)線端(duan)沒有接(jie)收故(gu)障信(xin)號時,面板對(dui)應的(de)指示燈不閃爍,標貼13與15對(dui)應的(de)接(jie)線端(duan)通(tong)(tong)過主機內部繼電器相連通(tong)(tong),13與14之間斷開(kai)。
4.接(jie)(jie)收到故(gu)障(zhang)信號后,面板(ban)指示(shi)燈(deng)會閃爍,標貼13與(yu)14對應接(jie)(jie)線(xian)端,通(tong)過主機內部繼(ji)電器連通(tong),13與(yu)15斷開(kai)。
5.接線端的工作原理:如果連(lian)通(tong)10與(yu)11時間在3秒,功能與(yu)復(fu)位/檢測時手按復(fu)位一樣(yang)。(注(zhu):13、14、15是控制(zhi)遠程發送設(she)備的開與(yu)關(guan)功能,10、11接收復(fu)位指(zhi)令。)
八、安裝方法及安裝示意圖
安裝步驟如下:

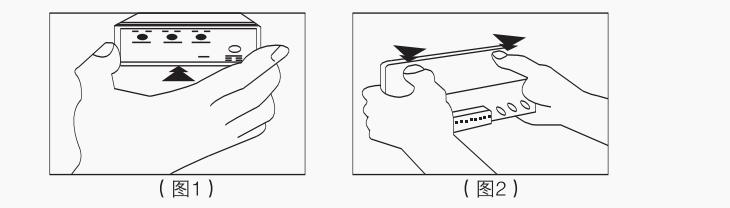

1、指示器(qi)的主機安裝在(zai)配電柜的前面板上(shang)。
2、將三個(ge)短路電流(liu)傳感器分(fen)別安裝在電纜的A、B、C三相上,必須緊(jin)固地套接在被檢測的線(xian)路上。
3、主機與電流傳感器的接線(xian)連接注:
在安裝過程中,主(zhu)(zhu)機接(jie)收部位(wei)的光敏管(guan)可(ke)能感光,導致面板(ban)上的指示燈(deng)閃亮,此時(shi)需將指示器進行手動(dong)復位(wei)。復位(wei)辦法:按住(zhu)面板(ban)上的“復位(wei)/檢測(ce)”按鈕(niu)2秒(miao)鐘(zhong)以上,所有指示燈(deng)開如閃亮即可(ke)。在主(zhu)(zhu)機背面可(ke)見一(yi)圓(yuan)形三孔(kong)栓(L1、L2、L3)與一(yi)個單孔(kong)栓,及用(yong)以檢測(ce)故障的電(dian)流(liu)傳感器數據(ju)輸出信號與主(zhu)(zhu)機連接(jie)的接(jie)口(kou)。具體安裝辦法如下(xia):
將對應A相(xiang)的短路(lu)電流傳感器與L1相(xiang)連接
將對(dui)應(ying)B相的短路電流傳(chuan)感器(qi)與L2相連接(jie)
將對(dui)應C相的短路(lu)電(dian)流(liu)傳(chuan)感(gan)器與L3相連(lian)接

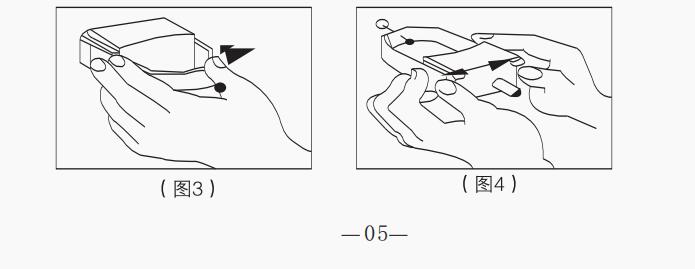

安裝(zhuang)時先將(jiang)各接頭處的(de)光纖帽(mao)擰松,將(jiang)光纖線(xian)插入光纖接口(kou)內(nei),再(zai)擰緊光纖帽(mao)即(ji)可(三孔栓上用來遮擋光纖接口(kou)的(de)黑色圓形塑(su)料(liao)片在(zai)安裝(zhuang)前需擰下光纖帽(mao)將(jiang)其去掉)。
4、將接地電(dian)流傳(chuan)感(gan)器安裝(zhuang)在三相電(dian)纜的三岔(cha)口下(xia)端,其磁軛(e)應該將三相包(bao)圍起來。

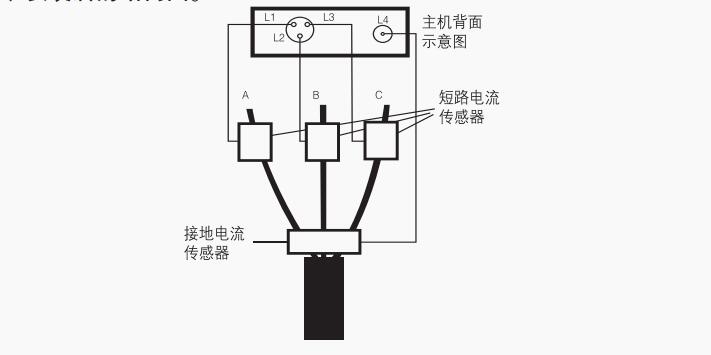

5、安裝后的結構圖。
注:在安裝過程中,主機接收部位的光敏管可能感光,導致面板上的指示燈閃亮,此時需將指示器進行手動復位。復位辦法:按住面板上的“復位/檢測”按鈕2秒鐘以上,所有指示燈開如閃亮即可。
九、注意事項
1、清除故障時,按復位按鈕2秒鐘就可清除;
2、更換電池(chi)后要按復位按鈕,指示器就進入正常狀(zhuang)態。
十、裝箱清單
1.主機1個
2.短(duan)路(lu)傳感器3個
3.接(jie)地傳感器1個
4.光纖4條(tiao)
5.安(an)裝使用說明書(shu)
6.合格證
